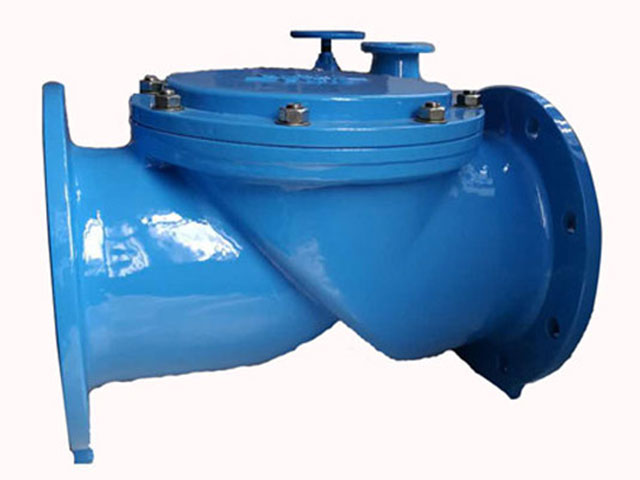

低壓差開啟止回閥的利用須知

　　低壓差開啟止回閥在低壓差環境下實現閥門的開啟，同時考慮到較高背壓系統中閥門的安全性，開關位置指示結構可以指示止回閥的開關狀態，并采用非插入式結構，提高了開關位置指示結構和本身的安全性和可靠性。

　　低壓差開啟止回閥包括閥體、閥座、閥盤、搖臂、搖臂軸、指示桿、永磁體、閥蓋、傳感器，閥瓣和閥座的密封面與垂直方向成夾角，這樣的設計可以在低壓差環境下實現閥門的開啟，并考慮止回閥的密封性能。

　　閥瓣采用半球形結構，增加了介質與閥瓣的接觸面積，便于閥門的開啟，當閥門關閉時，具有半球形結構的閥瓣能更好、更穩定地承受另一側的壓力，使閥瓣的厚度這樣可以減輕閥瓣的重量，也有利于閥門的開啟。

　　當介質推動閥瓣帶動搖臂沿?fù)u臂軸旋轉啟閉時，搖臂抵抗并帶動指示桿直線上下移動，指示桿穿過閥蓋，指示桿上端設有永磁體。
